Seat Altea XL 2010 Manuel du propriétaire (in French)

Sièges et rangements149
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

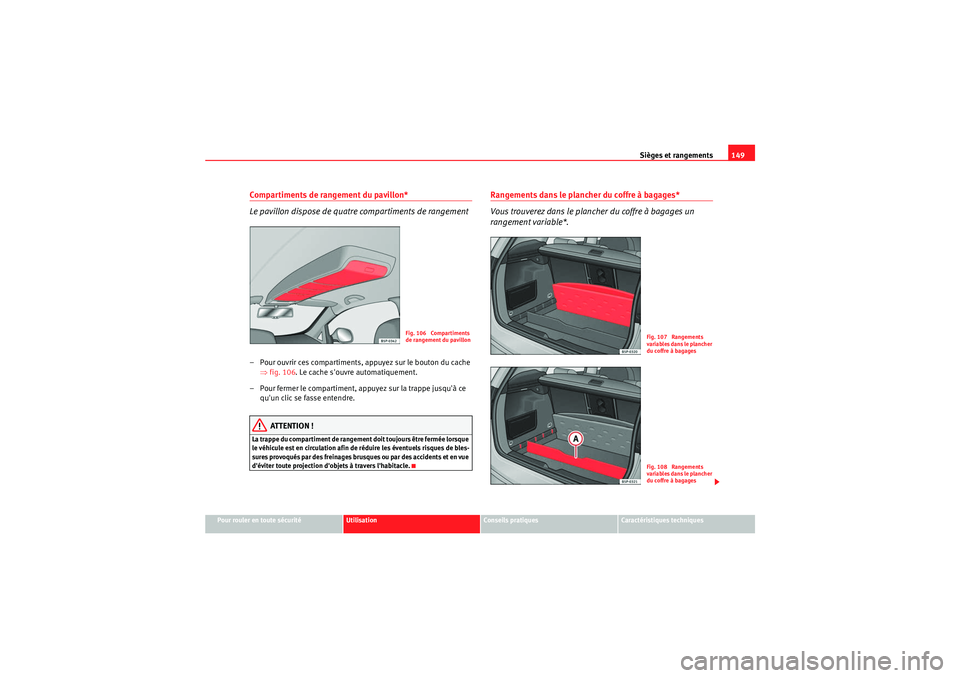

Compartiments de rangement du pavillon*
Le pavillon dispose de quatre compartiments de rangement– Pour ouvrir ces compartiments, appuyez sur le bouton du cache
⇒fig. 106 . Le cache s'ouvre automatiquement.
– Pour fermer le compartiment, ap puyez sur la trappe jusqu'à ce
qu'un clic se fasse entendre.
ATTENTION !
La trappe du compartiment de rangement doit toujours être fermée lorsque
le véhicule est en circulation afin de réduire les éventuels risques de bles-
sures provoqués par des freinages brusqu es ou par des accidents et en vue
d'éviter toute projection d'objets à travers l'habitacle.
Rangements dans le plancher du coffre à bagages*
Vous trouverez dans le plancher du coffre à bagages un
rangement variable*.
Fig. 106 Compartiments
de rangement du pavillon
Fig. 107 Rangements
variables dans le plancher
du coffre à bagagesFig. 108 Rangements
variables dans le plancher
du coffre à bagages
AlteaXL_FR.book Seite 149 Dienstag, 1. September 2009 12:34 12

Sièges et rangements
150

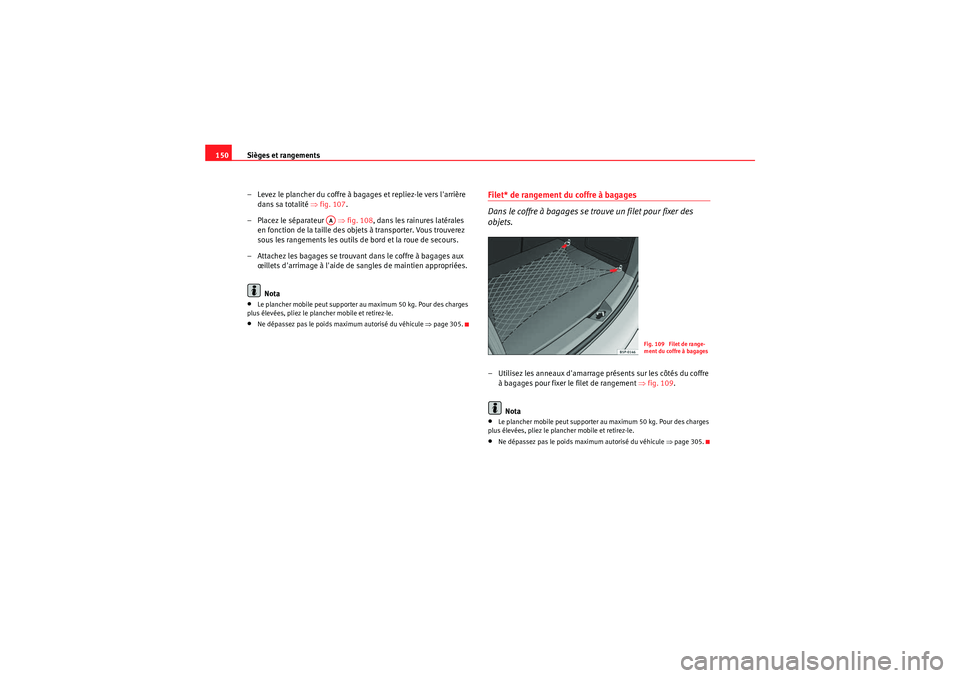

– Levez le plancher du coffre à bagages et repliez-le vers l'arrière dans sa totalité ⇒fig. 107 .
–Placez le séparateur ⇒ fig. 108, dans les rainures latérales
en fonction de la taille des objets à transporter. Vous trouverez
sous les rangements les outils de bord et la roue de secours.
– Attachez les bagages se trouvant dans le coffre à bagages aux œillets d'arrimage à l'aide de sangles de maintien appropriées.
Nota•Le plancher mobile peut supporter au maximum 50 kg. Pour des charges
plus élevées, pliez le plancher mobile et retirez-le.•Ne dépassez pas le poids maximum autorisé du véhicule ⇒page 305.
Filet* de rangement du coffre à bagages
Dans le coffre à bagages se trouve un filet pour fixer des
objets.– Utilisez les anneaux d'amarrage présents sur les côtés du coffre
à bagages pour fixer le filet de rangement ⇒fig. 109.
Nota•Le plancher mobile peut supporter au maximum 50 kg. Pour des charges
plus élevées, pliez le plancher mobile et retirez-le.•Ne dépassez pas le poids maximum autorisé du véhicule ⇒ page 305.
AA
Fig. 109 Filet de range-
ment du coffre à bagages
AlteaXL_FR.book Seite 150 Dienstag, 1. September 2009 12:34 12

Sièges et rangements151
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

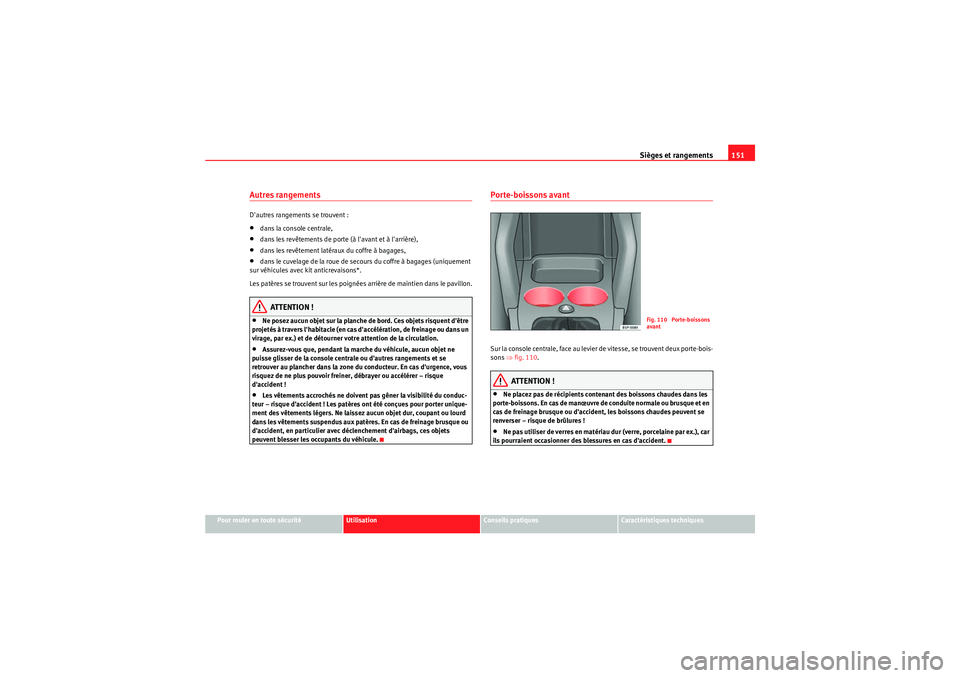

Autres rangementsD'autres rangements se trouvent :•dans la console centrale,•dans les revêtements de porte (à l'avant et à l'arrière),•dans les revêtement latéraux du coffre à bagages,•dans le cuvelage de la roue de secours du coffre à bagages (uniquement
sur véhicules avec kit anticrevaisons*.
Les patères se trouvent sur les poignées arrière de maintien dans le pavillon.ATTENTION !
•Ne posez aucun objet sur la planche de bord. Ces objets risquent d'être
projetés à travers l'habitacle (en cas d'accélération, de freinage ou dans un
virage, par ex.) et de détourner votre attention de la circulation.•Assurez-vous que, pendant la marche du véhicule, aucun objet ne
puisse glisser de la console centrale ou d'autres rangements et se
retrouver au plancher dans la zone du conducteur. En cas d'urgence, vous
risquez de ne plus pouvoir freiner, débrayer ou accélérer – risque
d'accident !•Les vêtements accrochés ne doivent pas gêner la visibilité du conduc-
teur – risque d'accident ! Les patères ont été conçues pour porter unique-
ment des vêtements légers. Ne laissez aucun objet dur, coupant ou lourd
dans les vêtements suspendus aux patères. En cas de freinage brusque ou
d'accident, en particulier avec déclenchement d'airbags, ces objets
peuvent blesser les occupants du véhicule.
Porte-boissons avantSur la console centrale, face au levier de vitesse, se trouvent deux porte-bois-
sons ⇒fig. 110 .
ATTENTION !
•Ne placez pas de récipients contenant des boissons chaudes dans les
p o r te - bo is s o ns . E n cas d e ma n œ u v re d e co n d u ite n o r m al e o u br us q u e e t e n
cas de freinage brusque ou d'accident, les boissons chaudes peuvent se
renverser – risque de brûlures !•Ne pas utiliser de verres en matériau dur (verre, porcelaine par ex.), car
ils pourraient occasionner des blessures en cas d'accident.
Fig. 110 Porte-boissons
avant
AlteaXL_FR.book Seite 151 Dienstag, 1. September 2009 12:34 12

Sièges et rangements

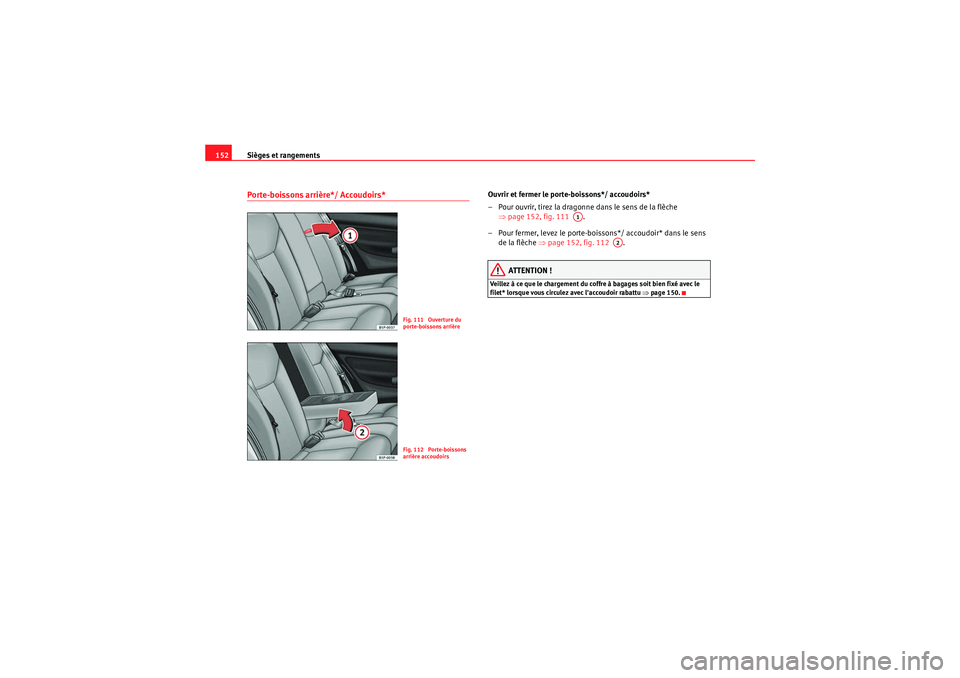

152Porte-boissons arrière*/ Accoudoirs*
Ouvrir et fermer le porte-boissons*/ accoudoirs*
– Pour ouvrir, tirez la dragonne dans le sens de la flèche
⇒page 152, fig. 111 .
– Pour fermer, levez le porte-boisso ns*/ accoudoir* dans le sens
de la flèche ⇒ page 152, fig. 112 .
ATTENTION !
Veillez à ce que le chargement du coffre à bagages soit bien fixé avec le
filet* lorsque vous circulez avec l'accoudoir rabattu ⇒page 150.
Fig. 111 Ouverture du
porte-boissons arrièreFig. 112 Porte-boissons
arrière accoudoirs
A1
A2
AlteaXL_FR.book Seite 152 Dienstag, 1. September 2009 12:34 12

Sièges et rangements153
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

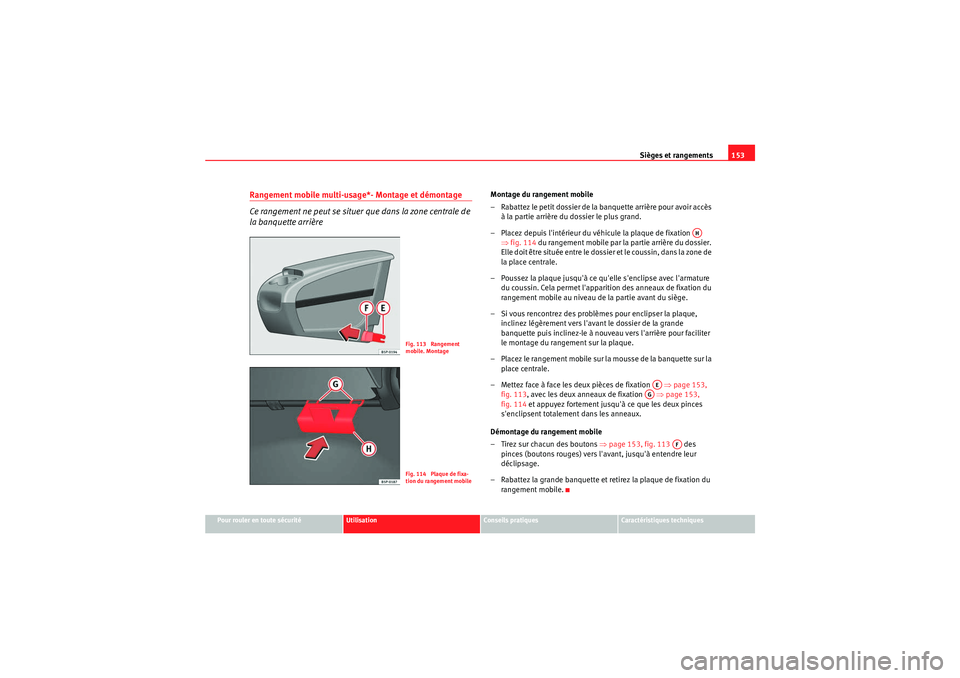

Rangement mobile multi-usage*- Montage et démontage
Ce rangement ne peut se situer que dans la zone centrale de
la banquette arrière
Montage du rangement mobile
– Rabattez le petit dossier de la banquette arrière pour avoir accès
à la partie arrière du dossier le plus grand.
– Placez depuis l'intérieur du véhi cule la plaque de fixation
⇒ fig. 114 du rangement mobile par la partie arrière du dossier.
E lle d o i t ê t re si tu é e e n t r e le d o ssi e r e t le co u ssin , d a ns la zo n e d e
la place centrale.
– Poussez la plaque jusqu'à ce qu'elle s'enclipse avec l'armature du coussin. Cela permet l'apparition des anneaux de fixation du
rangement mobile au niveau de la partie avant du siège.
–Si vous rencontrez des problè mes pour enclipser la plaque,
inclinez légèrement vers l'avant le dossier de la grande
banquette puis inclinez-le à nouveau vers l'arrière pour faciliter
le montage du rangement sur la plaque.
– Placez le rangement mobile sur la mousse de la banquette sur la place centrale.
– Mettez face à face les deux pièces de fixation ⇒page 153,
fig. 113 , avec les deux anneaux de fixation ⇒page 153,
fig. 114 et appuyez fortement jusqu'à ce que les deux pinces
s'enclipsent totalement dans les anneaux.
Démontage du rangement mobile
– Tirez sur chacun des boutons ⇒page 153, fig. 113 des
pinces (boutons rouges) vers l'avant, jusqu'à entendre leur
déclipsage.
– Rabattez la grande banquette et retirez la plaque de fixation du rangement mobile.
Fig. 113 Rangement
mobile. MontageFig. 114 Plaque de fixa-
tion du rangement mobile
AH
AEAG
AF
AlteaXL_FR.book Seite 153 Dienstag, 1. September 2009 12:34 12

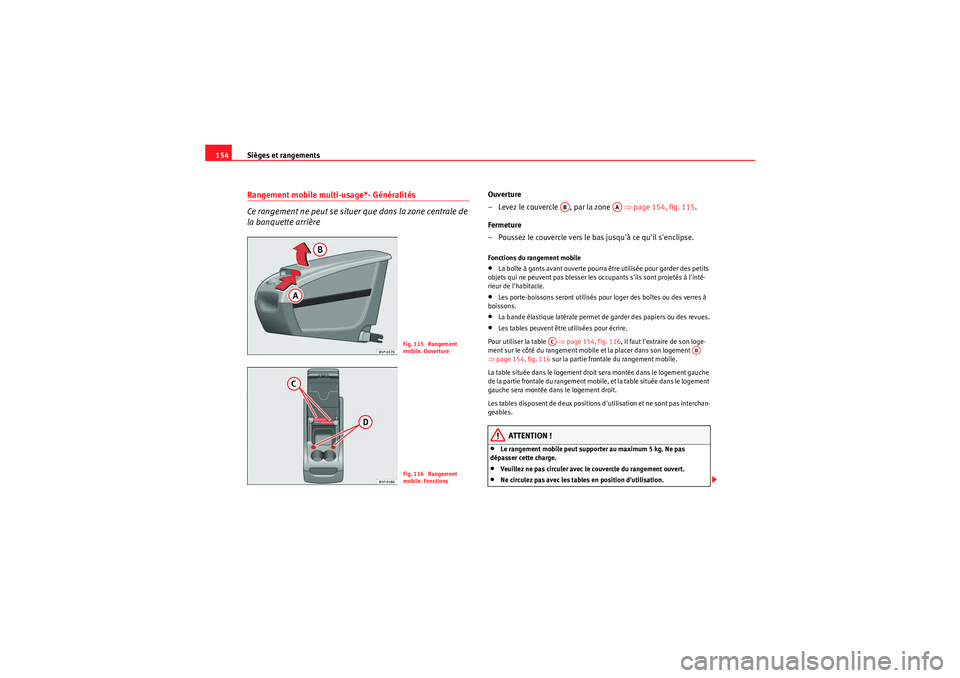

Sièges et rangements
154Rangement mobile multi-usage*- Généralités
Ce rangement ne peut se situer que dans la zone centrale de
la banquette arrière
Ouverture
– Levez le couvercle , par la zone ⇒page 154, fig. 115 .
Fermeture
– Poussez le couvercle vers le bas jusqu'à ce qu'il s'enclipse.Fonctions du rangement mobile•La boîte à gants avant ouverte pourra être utilisée pour garder des petits
objets qui ne peuvent pas blesser les occupants s'ils sont projetés à l'inté-
rieur de l'habitacle.•Les porte-boissons seront utilisés pour loger des boîtes ou des verres à
boissons.•La bande élastique latérale permet de garder des papiers ou des revues.•Les tables peuvent être utilisées pour écrire.
Pour utiliser la table ⇒page 154, fig. 116, il faut l'extraire de son loge-
ment sur le côté du rangement mobile et la placer dans son logement
⇒ page 154, fig. 116 sur la partie frontale du rangement mobile.
La table située dans le logement droit sera montée dans le logement gauche
de la partie frontale du rangement mobile, et la table située dans le logement
gauche sera montée dans le logement droit.
Les tables disposent de deux positions d'utilisation et ne sont pas interchan-
geables.ATTENTION !
•Le rangement mobile peut supporter au maximum 5 kg. Ne pas
dépasser cette charge.•Veuillez ne pas circuler avec le couvercle du rangement ouvert.•Ne circulez pas avec les tables en position d'utilisation.
Fig. 115 Rangement
mobile. OuvertureFig. 116 Rangement
mobile. Fonctions
AB
AA
AC
AD
AlteaXL_FR.book Seite 154 Dienstag, 1. September 2009 12:34 12

Sièges et rangements155
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
•Maintenez les tables rangées à l'intérieur du rangement mobile avec le
couvercle fermé lorsque le véhicule est en marche ou que vous ne les
utilisez pas.•Ne placez pas de récipients contenant des boissons chaudes dans les
porte-boissons. En cas de manœuvre, la boisson peut couler et causer des
brûlures.•Ne déposez pas de boîtes de boissons dans les porte-boissons lorsque
le véhicule est en marche, elles peuvent être projetées et causer des bles-
sures.•Assurez-vous que la plaque de fixa tion soit correctement enclipsée à
l'armature du coussin.•Lorsque vous n'utilisez pas la plaque, conservez-la à l'intérieur du
rangement.•Lorsque vous n'utilisez pas le rangement mobile, maintenez-le toujours
bien fixé au filet de chargement du coffre à bagages.Nota
•Assurez-vous que le rangement est correctement fixé en tirant dessus
vers l'avant, tout en le prenant par la boîte à gant avant et en vérifiant que les
deux pinces de fixation sont correctement enclipsées avec les deux
anneaux.

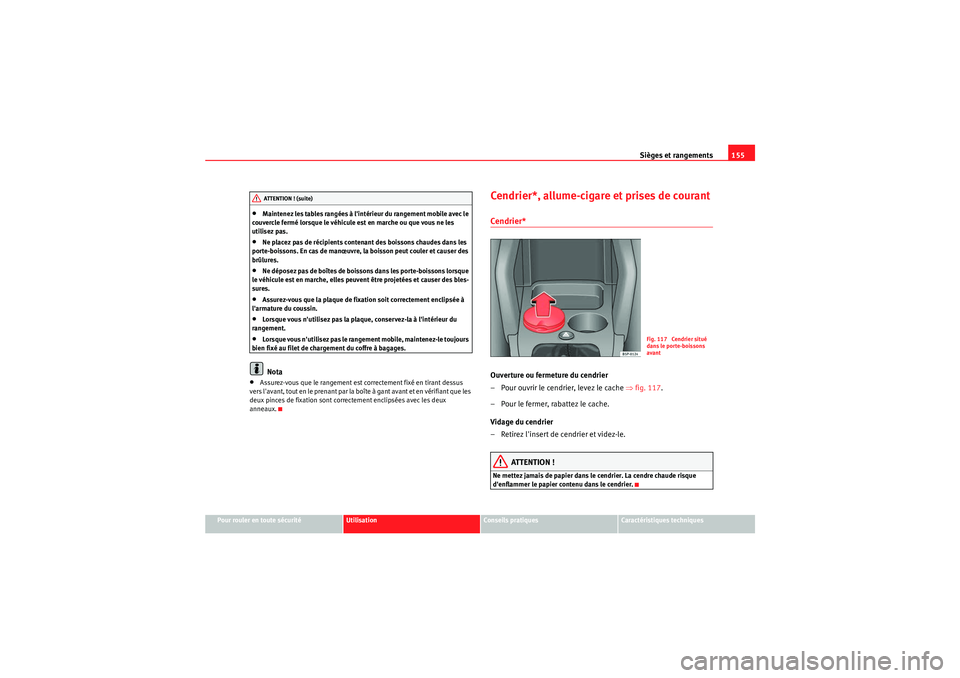

Cendrier*, allume-cigare et prises de courantCen dr ier* Ouverture ou fermeture du cendrier
– Pour ouvrir le cendrier, levez le cache ⇒fig. 117 .
– Pour le fermer, rabattez le cache.
Vidage du cendrier
– Retirez l'insert de cendrier et videz-le.
ATTENTION !
Ne mettez jamais de papier dans le cendrier. La cendre chaude risque
d'enflammer le papier contenu dans le cendrier.
ATTENTION ! (suite)
Fig. 117 Cendrier situé
dans le porte-boissons
avant
AlteaXL_FR.book Seite 155 Dienstag, 1. September 2009 12:34 12

Sièges et rangements

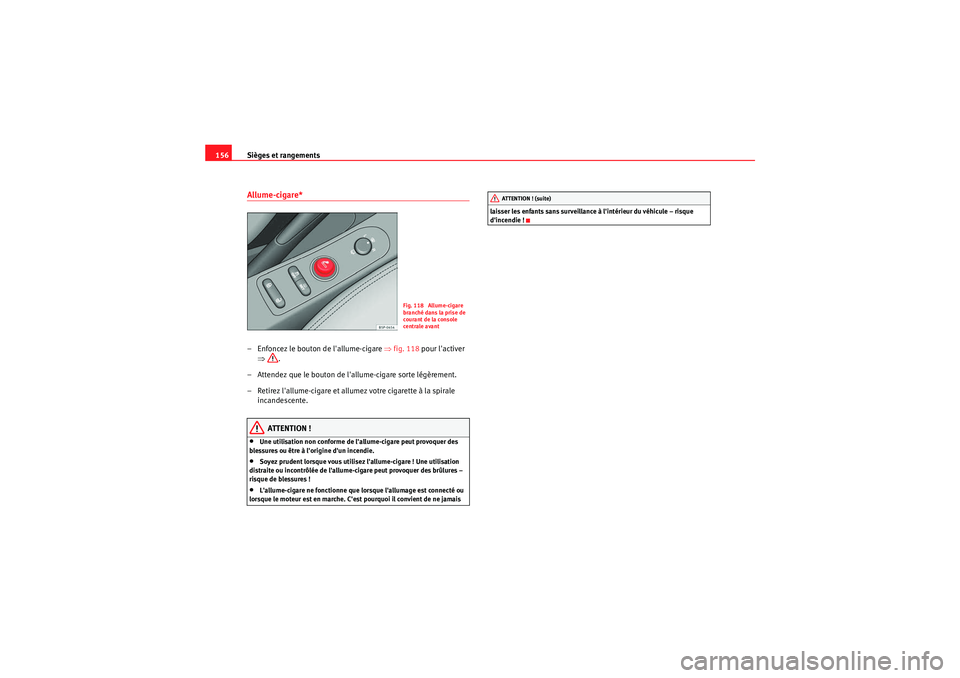

156Allume-cigare* – Enfoncez le bouton de l'allume-cigare ⇒fig. 118 pour l'activer
⇒ .
– Attendez que le bouton de l'allume-cigare sorte légèrement.
– Retirez l'allume-cigare et allumez votre cigarette à la spirale incandescente.
ATTENTION !
•Une utilisation non conforme de l'allume-cigare peut provoquer des
blessures ou être à l'origine d'un incendie.•Soyez prudent lorsque vous utilisez l'allume-cigare ! Une utilisation
distraite ou incontrôlée de l'allume-cigare peut provoquer des brûlures –
risque de blessures !•L'allume-cigare ne fonctionne que lorsque l'allumage est connecté ou
lorsque le moteur est en marche. C'est pourquoi il convient de ne jamais laisser les enfants sans surveillance à l'intérieur du véhicule – risque
d'incendie !
Fig. 118 Allume-cigare
branché dans la prise de
courant de la console
centrale avant
ATTENTION ! (suite)
AlteaXL_FR.book Seite 156 Dienstag, 1. September 2009 12:34 12

Sièges et rangements157
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

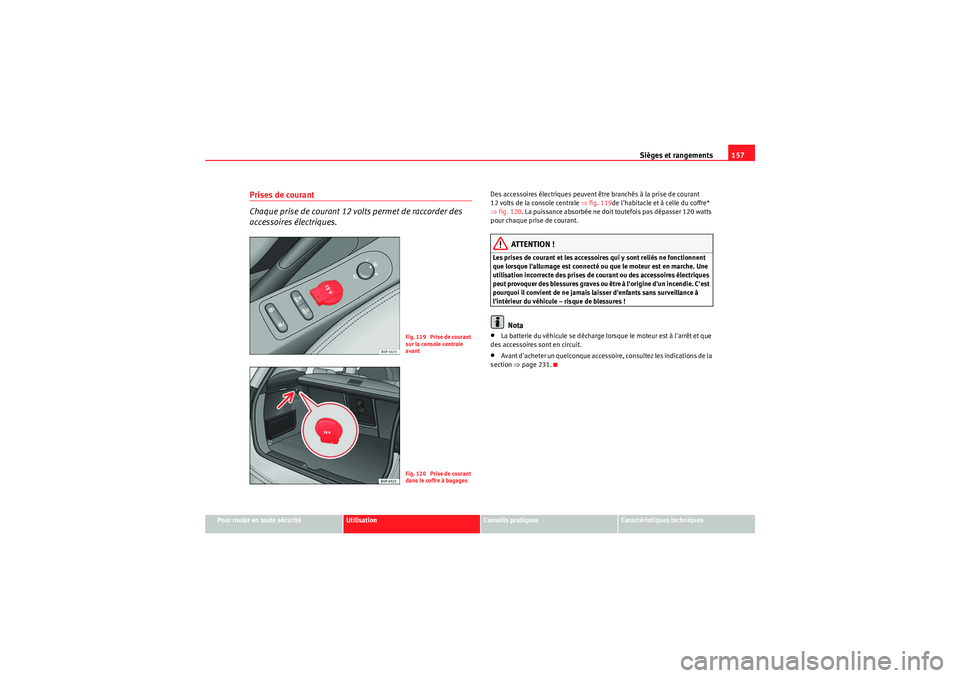

Prises de courant
Chaque prise de courant 12 volts permet de raccorder des
accessoires électriques.
Des accessoires électriques peuvent être branchés à la prise de courant
12 volts de la console centrale ⇒fig. 119 de l'habitacle et à celle du coffre*
⇒ fig. 120 . La puissance absorbée ne doit toutefois pas dépasser 120 watts
pour chaque prise de courant.
ATTENTION !
Les prises de courant et les accessoires qui y sont reliés ne fonctionnent
que lorsque l'allumage est connecté ou que le moteur est en marche. Une
utilisation incorrecte des prises de courant ou des accessoires électriques
peut provoquer des blessures graves ou être à l'origine d'un incendie. C'est
pourquoi il convient de ne jamais laisser d'enfants sans surveillance à
l'intérieur du véhicule – risque de blessures !
Nota
•La batterie du véhicule se décharge lorsque le moteur est à l'arrêt et que
des accessoires sont en circuit.•Avant d'acheter un quelconque accessoire, consultez les indications de la
section ⇒page 231.
Fig. 119 Prise de courant
sur la console centrale
avantFig. 120 Prise de courant
dans le coffre à bagages
AlteaXL_FR.book Seite 157 Dienstag, 1. September 2009 12:34 12

Sièges et rangements

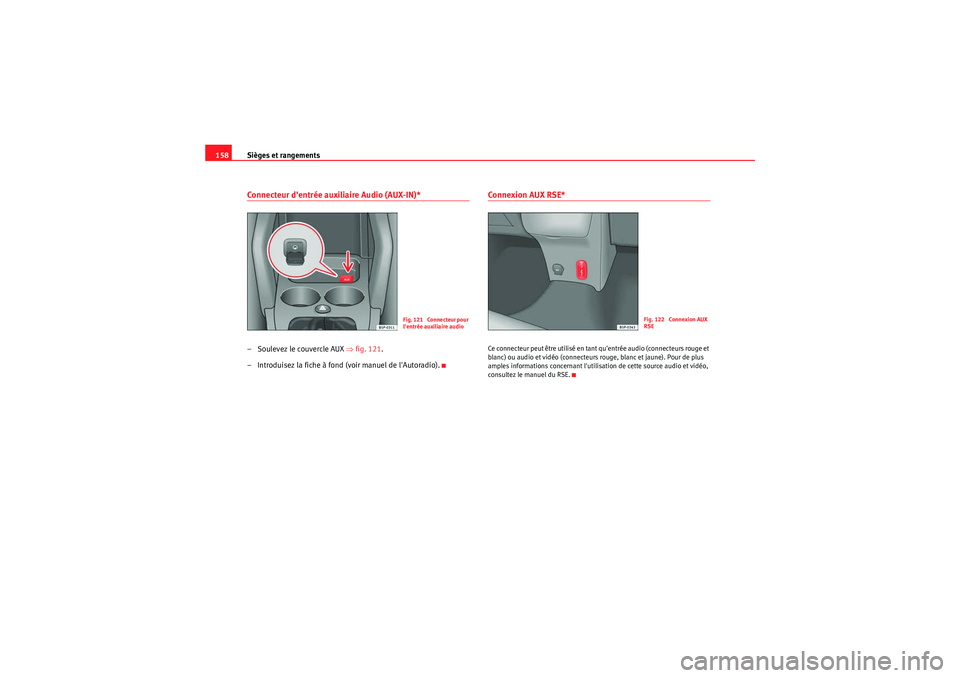

158Connecteur d'entrée auxiliaire Audio (AUX-IN)*– Soulevez le couvercle AUX ⇒fig. 121 .
– Introduisez la fiche à fond (voir manuel de l'Autoradio).
Connexion AUX RSE*Ce connecteur peut être utilisé en tant qu'entrée audio (connecteurs rouge et
blanc) ou audio et vidéo (connecteurs rouge, blanc et jaune). Pour de plus
amples informations concernant l'utilisation de cette source audio et vidéo,
consultez le manuel du RSE.
Fig. 121 Connecteur pour
l'entrée auxiliaire audio
Fig. 122 Connexion AUX
RSE
AlteaXL_FR.book Seite 158 Dienstag, 1. September 2009 12:34 12
